Questão: 2636 / QT-288567
Ano: 2014
Banca: CESGRANRIO
Órgão: Petrobras
Cargo: Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica
Disciplina: Eletrônica
O mapa de Karnaugh mostrado acima representa a função lógica
                                             Imagem associada para resolução da questão

-

A C +B D

-

A C + A C

-

B D +B D

-

A ? C

-

B ? D
Questão: 2637 / QT-288568
Ano: 2014
Banca: CESGRANRIO
Órgão: Petrobras
Cargo: Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica
Disciplina: Eletrônica
A negação da função lógica representada pela expressão ABC+A+B+C equivale a

-

ABC +A + B +C

-

ABC +A+B+C

-

A+ B +C + A+B+C

-

A B C

-

ABC
Questão: 2638 / QT-288569
Ano: 2014
Banca: CESGRANRIO
Órgão: Petrobras
Cargo: Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica
Disciplina: Eletrônica

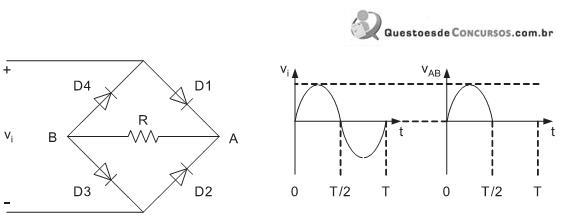

O circuito mostrado abaixo apresenta componentes ideais. Ao aplicar-se a tensão vi indicada no circuito e mostrada no primeiro gráfico ao lado, o circuito fornece a tensão vAB  sobre o resistor R, mostrada no segundo gráfico.

                                Imagem associada para resolução da questão



Considerando-se a possibilidade de haver diodos abertos, não circulando corrente em nenhum dos dois sentidos, a análise do gráfico da tensão vAB evidencia que estão abertos os diodos

-

D1 ou D4

-

D1 e D3

-

D1 ou D3

-

D2 e D4

-

D2 ou D4
Questão: 2639 / QT-288570
Ano: 2014
Banca: CESGRANRIO
Órgão: Petrobras
Cargo: Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica
Disciplina: Eletrônica

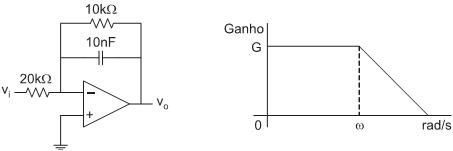

As Figuras abaixo mostram um circuito, utilizando componentes ideais, com tensão de entrada vi e tensão de saída vo e um esboço aproximado do gráfico da resposta em frequência, relacionando a saída e a entrada.

                               Imagem associada para resolução da questão



Os valores representados por G e ? [rad/s] no gráfico são, respectivamente,

-

-2 e 102

-

-2 e 104

-

-1 e 102

-

-0,5 e 102

-

-0,5 e 104
Questão: 2640 / QT-288571
Ano: 2014
Banca: CESGRANRIO
Órgão: Petrobras
Cargo: Técnico(a) de Projetos, Construção e Montagem Júnior - Eletrônica
Disciplina: Eletricidade
Uma aplicação do efeito piezoelétrico em equipamentos elétricos é exemplificado pelo uso de

-

resistências em chuveiros elétricos

-

painéis solares em sistemas de aquecimento

-

cristais de quartzo em osciladores eletrônicos

-

bobinas e eletroímãs em rotores e estatores de motores elétricos

-

resistores dependentes de luz (LDRs) em circuitos de acendimento automático de lâmpadas
